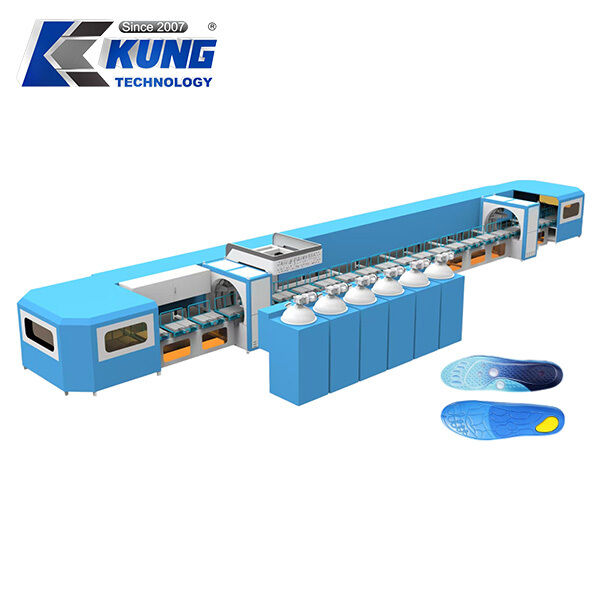

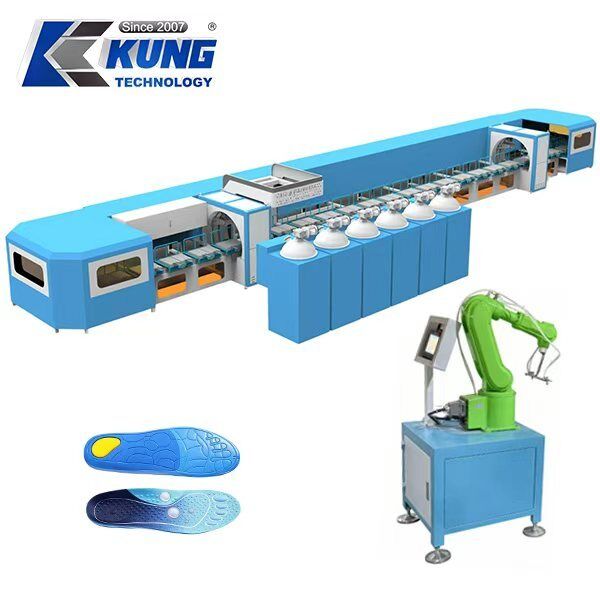

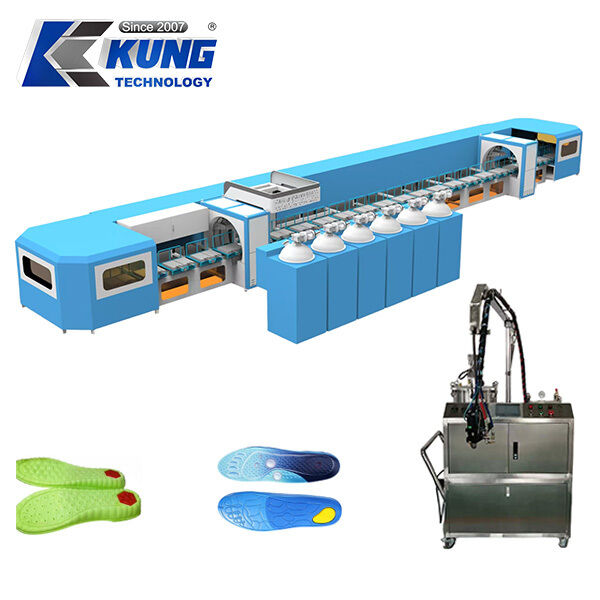

Machine automatique de coulée de semelles en PU avec ligne de production continue à 96 stations et 48 plateaux porte-moules
-
Mettre en évidence
Machine automatique de coulée de semelles en PU
,Ligne de production de semelles à 96 stations
,Machine de fabrication de chaussures à 48 plateaux porte-moules
-
Garantie1 an
-
Tension380 V/50 Hz
-
ApplicationSemelle intérieure en PU coulée
-
Stations96stations
-
Longueur de la ligne de production25m
-
Longueur de four22m
-
Plateaux de moule48 pièces, plateau de moule double couche
-
Lieu d'origineChine
-
Nom de marqueKINGKUNG
-
Numéro de modèleKK-J
-
Quantité de commande min1 ensemble
-
Prix81,500.00USD/Set
-
Délai de livraison60 jours
-
Conditions de paiementLC, T/T
Machine automatique de coulée de semelles en PU avec ligne de production continue à 96 stations et 48 plateaux porte-moules
LeLigne de production automatique de coulée de semelles en PUest un système de production intégré spécialement conçu pour la fabrication continue deLes semelles de chaussures en PU et les semelles de chaussures en PULa ligne combine un système de coulée de précision en PU à deux composants avec un convoyeur automatique.Un système de moulage de 96 stations, 48 plateaux à double moulage et un four chauffant de 22 mètres., fournissant une solution efficace pour la production à grande échelle de chaussures en PU.
Le système est conçu pour le traitementPolyol de POLY et polyisocyanate ISOIl contribue à améliorer l'efficacité de la production tout en maintenant une production de matériaux stable et une qualité de produit constante.

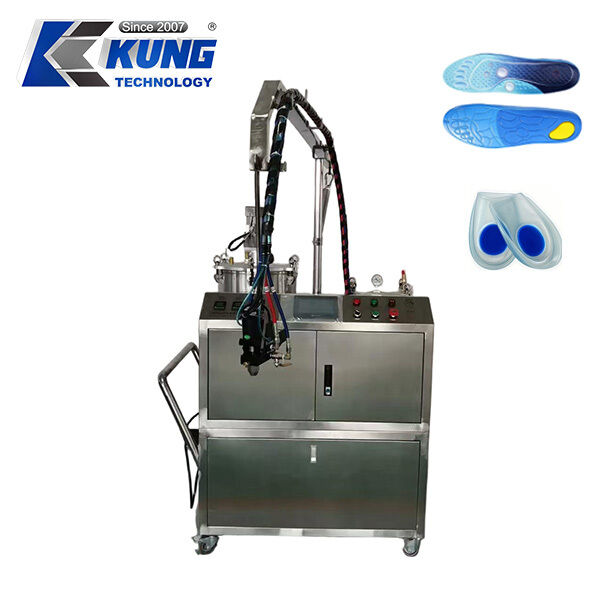

La machine utilise un système de mesure indépendant pourPolyol de POLY et polyisocyanate ISOLes pompes de mesure de haute précision fournissent une livraison de matériau précise pour une moulure et une moulure de PU stables et cohérentes.
| Spécification | Valeur |
|---|---|
| Produits applicables | Soles en PU / Soles en PU |
| Capacité du réservoir de matériau | Pour les produits de la sous-traitance |
| Réservoir de matériau Réservoir intérieur | 304 acier inoxydable |
| Pression du réservoir de matériau | 00,05 à 0,3 MPa |
| Poly Polyol viscosité à 22°C | 500 à 2000 mPa*s |
| Polyisocyanate ISO Viscosité à 22°C | 500 à 2000 mPa*s |
| Débit de la pompe de mesure | Un 25 cc / un B 15 cc |
| Précision de mesure de la pompe | 1/1000 |
| Taux de débit d'injection | 40 à 80 g/s |
| Pression d'injection | 0.1 à 3.99 MPa |
La chaîne de production est équipée de48 plateaux à double moule, pour un total de 96 stationsLe système de convoyeur continu transporte les moules à travers les processus de coulée et de chauffage/séchage, ce qui le rend adapté à une production de masse efficace.
| Spécification | Valeur |
|---|---|
| Nombre total de stations | 96 stations |
| Plateaux à moisissures | 48 ensembles de plateaux à double moule |
| Taille du plateau de moisissure | 1000 * 500 * 6 mm |
| Dimensions de la ligne de production | 25 * 2,3 * 1,6 m |
La ligne comprend unUn four chauffant de 22 mètresDes conditions de chauffage stables permettent d'obtenir une qualité constante du produit et d'améliorer l'efficacité de la production.
| Spécification | Valeur |
|---|---|
| Longueur du four | 22 m |
| Dimensions du four | Pour les véhicules à moteur électrique |
| Puissance maximale du four | 70 kW |
| Puissance du moteur du ventilateur de four | 00,37 kW |
La ligne de production adopte une structure de convoyeur lourd conçue pour un fonctionnement industriel continu.
| Composant | Spécification |
|---|---|
| Épaisseur de la chaîne de convoyeur | 4 mm |
| Épaisseur du rail de guidage de chaîne | 4 mm |
| Roues en acier massif | 304 roulements |
| Épaisseur du rail de guidage | 5 mm |
| Cadre de support | 40 * 80 acier à fente standard national |
| Barre de raccordement | 40 * 60 Tubes carrés standard nationaux |
Le système de convoyeur est équipé d'unServo-entraînement Taiwan Deltapour un fonctionnement harmonieux et stable.
| Composant | Spécification |
|---|---|
| Voltage nominal | 380 V / 50 Hz |
| Servo-entraînement | Taïwan Delta, 5,5 kW |
| Moteur de conduite | 5.5 kW |
| Moteur d'agitation du réservoir de matériau | 0.2 kW |
| Vitesse d'agitation du réservoir de matériau | 25 tours par minute |
| Puissance unitaire de coulée | 10 kW |
- 96 stations de productionavec 48 plateaux à double moule
- Production automatique continue de la coulée au durcissement
- Système de mesure des matériaux PU de haute précision
- Réservoirs de matériaux de 120 L avec des réservoirs intérieurs en acier inoxydable 304
- Débit et pression d'injection réglables
- Cuve à chauffage et à durcissement de 22 mètres
- Structure de convoyeur lourd pour une utilisation à long terme
- Convient pour différentes semelles et semelles en PU
- Aide à réduire la manipulation manuelle et à améliorer l'efficacité de la production
La ligne de production est adaptée à la fabricationSoles de chaussures en PU, semelles de confort en PU, semelles d'amortissement en PU, semelles de chaussures en PU et autres composants moulés de chaussures en polyuréthane.
Il est particulièrement adapté aux fabricants de chaussures qui ont besoin deproduction continue, à haut rendement et stable de semelles intérieures en PU.
